In questo articolo voglio condividere con voi la realizzazione di un commutatore audio per poter gestire due radio, che può essere per non staccare tutte le volte le cuffie o addirittura unire due radio su una cuffia sola.
Questo sistema risulta essenziale qual’ora si voglia fare attivita di tipo SO2R (Ossia un operatore che utilizza due radio contemporaneamente), è composto semplicemente da due interruttori a levetta (di tipo 2 poli, doppia posizione, si può definirli deviatori bipolari) e 3 jack audio 3,5mm da pannello.
Il principio di funzionamento è: Su un ingresso radio A, sull’altro ingresso radio B, sull uscita in cuffia posso scegliere di ascoltare la radio A o B in stereo, oppure ricevere A+B dividendo una radio sul canale sinitro e una radio sul canale detro, e poter ricevre contemporaneamente entrambe le radio riuscendo comunque a distinguerle.

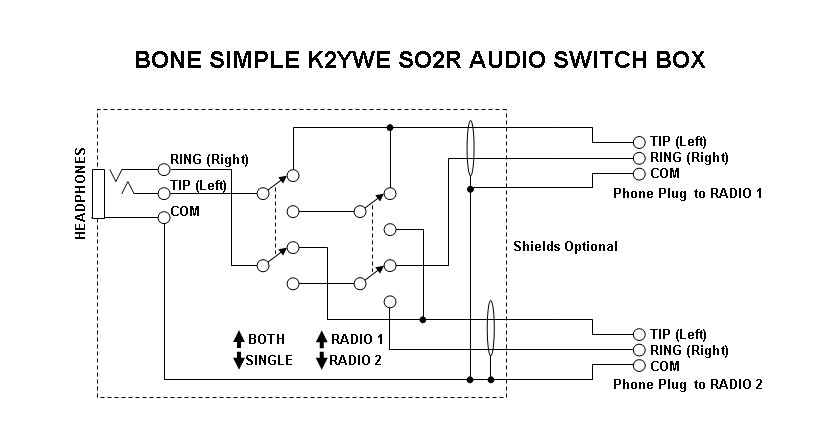

Questo è lo schema che ho seguito, a sinistra viene mostrato il connettore per le cuffie, a destra gli ingressi audio delle due radio. Il primo interruttore (a sinistra) indica single (ascoltare un solo ingresso in stereo) oppure both (ascoltare entrambe le radio dividendole a sinistra e destra), l’interruttore a destra invece ci consente di scegliere da quale radio dicevere l’ audio nel caso il primo interruttore sia impostao su single. Con un pò (tanta) pazienza con il cablaggio il risultato da me ottenuto è il seguente
Una volta fatto tutte le prove di commutazione ho potuto identificare meglio quale interruttore facesse cosa e provvisoriamente scritto con un pezzo di nastro di carta le eventuali posizioni e gli ingressi (che in un secondo momento farò con l’ etichettatrice). Il progetto non è nulla di complesso, ma era pur sempre un “pezzo” che mi mancava in stazione per migliorare tutto l’impianto.
73 IU1LCU
