Questa sera ho deciso di misurare per bene le attenuazioni all’interno del famoso commutatore coassiale a 2 vie CO 201 marchiato da diversi produttori (nel mio caso Proxel). Un pò per curiosità e un po per sfatare il mito delle perdite dei commutatori, ho deciso di fare io stesso e mostrarvi le misurazioni svolte.

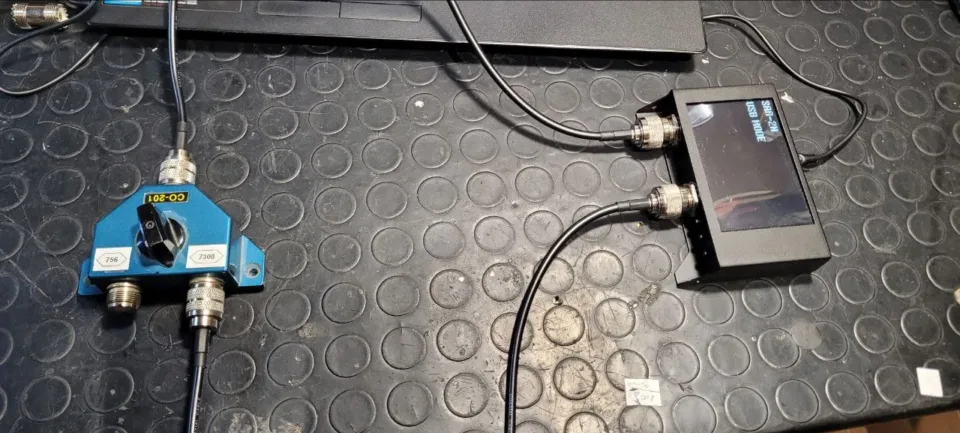

Le misurazioni sono state svolte con NanoVNA SAA2N con range impostato da 1MHz a 600MHz, il commutatore CO 201 con connettori UHF PL, due cavetti di RG58 con connettore N e PL. Ho collegato il NanoVNA al PC in modo da acquisire bene le schermate delle misure.
Prima cosa assai importante la calibrazione per effettuare una misura precisa ed accurata, oltre i soliti LOAD OPEN SHORT lo step più importante per questo tipo di misurazioni è il THRU, ossia calibrare quello che sarebbe attenuazione 0dB. Questo viene fatto unendo i due cavetti con un giunto PL tra i due, in modo da escludere la perdita dei cavi e quindi misurare l’effettiva attenuazione del commutatore.
Una volta calibrato il tutto abbiamo una linea piatta a 0dB, procedo inserendo la parte TX nel connettore comune centrale e misuro il segnale in uscita su entrambe le porte. Nel mio caso verranno chiamate 756 o 7300 per una maggiore chiarezza (usavo questo commutatore per portare l’ antenna su due radio).
Misura attenuazione sulla porta 756
Misura attenuazione sulla porta 7300
Come si può vedere su entrambe le posizioni abbiamo uguale attenuazione ed è un buon segno, dimostra che non ci sono connettori degradati e le lamelle interne non hanno subito deformazioni. Si nota che non vi è una attenuazione sostanziale, sopratutto nella prima parte per cui lo rende perfetto anche nella banda VHF. Se non si hanno necessità particolari può essere usato anche in UHF dove si hanno forti segnali per magari commutare due antenne diverse o due apparati.
Valori di perdita circa <0,1dB fino a 200MHz, tra 0,1dB e 0,2dB tra 200MHz e 400MHz e >0,3dB oltre 400MHz
Un ultima misura che ho voluto fare è l’isolamento tra i due connettori, ossia quanto segnale esce sul connettore non utilizzato, premessa che il connettore non utilizzato viene messo in corto circuito.
Link:
Proxel CO-201: https://amzn.to/47idEaM
NanoVna: https://amzn.to/4oKM3of
Come sempre mi auguro che questi dati possano servire a qualcuno, vi ringrazio della lettura!
73 IU1LCU
